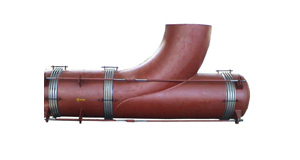

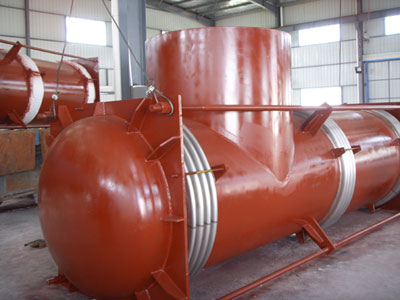

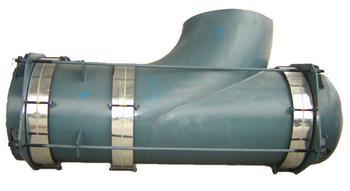

曲管壓力平衡式波紋膨脹節由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭拉桿、端板和球面與錐面墊圈等結構件組成。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力的膨脹節。我公司生產的直管壓力平衡式波紋膨脹節采用美國EJMA標準優化設計。產品在滿足國內市場需求的同時，被廣泛應用到航天、航海、石化、冶煉、電廠、信息產業、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損.

曲管壓力平衡式波紋膨脹節性能特點：主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力，用于不允許有較大推力的場合。

曲管壓力平衡式波紋膨脹節應用范圍：多安裝在管道方向轉向處（如L型、Z型管道等）或與設備相連的空間管道上，以及泵、壓縮機、汽輪機等對載荷敏感的管道系統，且能吸振降燥，消除管道熱應力，保證設備安全運行。

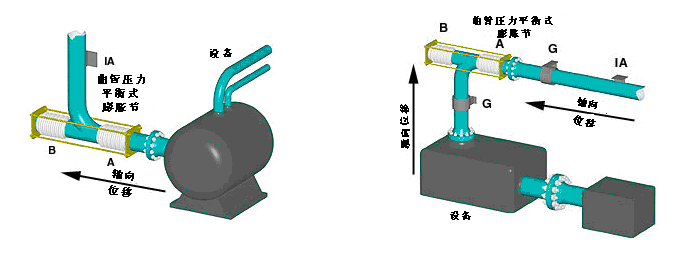

此圖所顯示的是單個曲管壓力平衡式波紋膨脹節用于保護設備免受中間支架（IA）與設備間所產生的熱膨脹而使設備松動所造成的影響。在運行過程中，系統中的熱量逐漸累積對管道上的A膨脹節產生壓力。內部壓力活動通過轉向拉桿立即傳送至膨脹節B，使其發生相同的運動，使系統達到完全的平衡。如果沒有發生橫向位移，波紋管A和B 的波數則相同。曲管壓力平衡式波紋膨脹節通常應用于燃?xì)夂驼羝麥u輪機系統、水泵以及冷凝器等裝置中。

單一的曲管壓力平衡式波紋管膨脹節可以吸收橫向和軸向位移。如圖所示，膨脹節A有足夠的波使其可以同時吸收管道系統中所產生的橫向和軸向位移。擁有足夠波數的膨脹節B只用于補償水平管線中所產生的軸向位移。中間支架IA和排線導管裝置G需按如圖所示的位置進行安裝。

如圖所示,如果系統中的橫向位移超過了曲管壓力平衡式波紋管膨脹節的補償能力,就會產生其它一些安裝方法。使用通用型曲管壓力平衡式波紋膨脹節則便有效的解決了這一問題。波紋管(A1)和(A2)用中間接管連接,可以吸收橫向位移也可以吸收系統中的軸向位移。平衡波紋管B的設計僅用于補償軸向位移。連接這兩組波紋管的拉桿用于吸收由于臨近設備和結構所產生的壓力推力。這中設計在渦輪機、轉向冷凝器、鍋爐給水泵以及其它的循環系統中得到廣泛的應用。

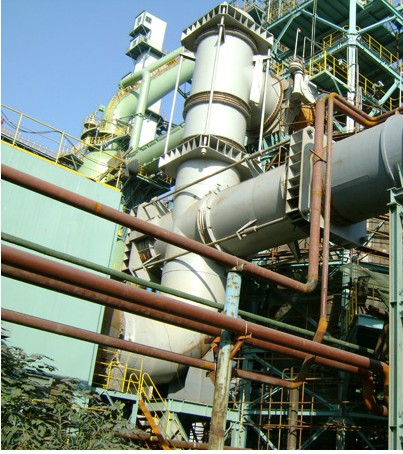

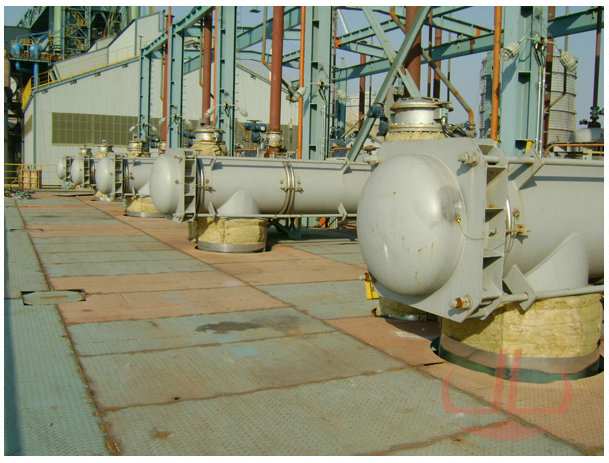

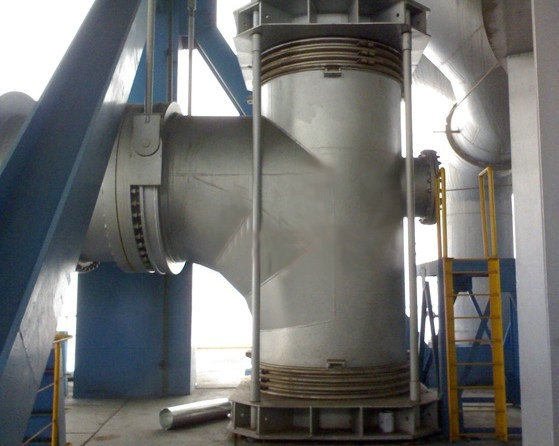

現場應用照片：
