直埋式波紋膨脹節
產品名稱：直埋波紋管膨脹節
設計壓力：0.6～2.5(MPa)
連接方式：焊接/法蘭
工作溫度：-20℃～450℃
材 質：SUS304, SUS321, SUS316L
執行標準：GB/T12777-2008
埋波紋管膨脹節性能特點： 主要用于吸收直埋管線沿其軸線方向因熱膨脹或收縮所引起的軸向位移。具有抗土壤壓力，能夠自導向，并能達到與直埋管道同壽命、不需維修及更換的特點。該產品設計為補償限位結構，管線敷設可以不設導向支架。用于管道輸送腐蝕介質或環境有腐蝕介質時，可在波紋管內壁或外壁涂防腐層。
我公司可以提供多種直埋波紋管膨脹節供您選擇：
| 雙向保溫直埋波紋管膨脹節 | 單向正流（反流）保溫直埋波紋管膨脹節 |
| 雙向直埋波紋管膨脹節 | 單向密封防腐直埋波紋管膨脹節 |
| 雙向密封防腐直埋波紋管膨脹節 | 單向正流（反流）直埋波紋管膨脹節 |
| 單向保溫直埋波紋管膨脹節 | 單向正流（反流）密封防腐直埋波紋管膨脹節 |
| 雙向密封防腐保溫直埋波紋管膨脹節 | 單向正流（反流）密封防腐保溫直埋波紋管膨脹節 |
直埋波紋管膨脹節技術參數表：
通徑（mm ） | 25 | 32 | 40 | 50 | 65 | 80 |
壓力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
補償量 | 30 | 40 | 50 | 50 | 50 | 60 |
接管尺寸 | 32x3.5 | 42x3.5 | 48x3.5 | 57x3.5 | 76x4 | 89x4 |
| 通徑 | 100 | 125 | 150 | 200 | 250 | 300 |
| 壓力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 補償量 | 80 | 80 | 100 | 100 | 120 | 120 |
| 接管尺寸 | 108x4 | 133x6 | 159x6 | 219x8 | 273x8 | 325x8 |
| 通徑 | 350 | 400 | 450 | 500 | 600 | 700 |
| 壓力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 補償量 | 135 | 150 | 150 | 180 | 243 | 270 |
| 接管尺寸 | 377x8 | 426x8 | 478x10 | 530x10 | 630x12 | 720x12 |
| 通徑 | 800 | 900 | 1000 | 1100 | 1200 | 1300 |
| 壓力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 補償量 | 297 | 300 | 324 | 344 | 378 | 378 |
| 接管尺寸 | 820x12 | 920x12 | 1020x12 | 1120x12 | 1220x12 | 1320x13 |
直埋波紋管膨脹節的安裝

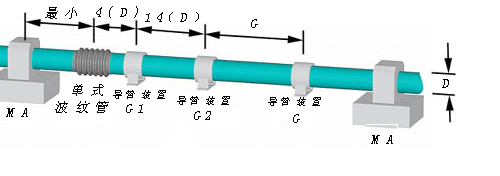

下圖表明了典型的軸向式膨脹節安裝的必要因素，必須要一致遵守。
第一導管裝置 G1:座落于四倍于膨脹節管直徑的位置，如果膨脹節是外壓設計的，第一導管裝置是和膨脹節一體的,這時只有第二導管抓過內置和中間級的導管裝置是需要的。
第二導管裝置G2:座落于14倍于的膨脹節直徑的位置，主固定支架從設計角度來看是最主要的。它們必須可以抵抗任何施加在它們身上的力的影響。這些力包括壓力及推力，波紋管剛度的阻力，管線的摩擦阻力以及彎道處的慣性力。管道定線裝置是一個正確設計的管道系統另外一個不可缺少的部分。管道中的熱膨脹必須要得到控制以便波紋管只有軸向位移。一定要對管道定線裝置進行設計，以便它們能夠防止管道的彎曲和皺折。它們應該恩能夠由于管道位移而產生的摩擦力降到最小。下列三個圖示表明了那種管道定線裝置的類型。
